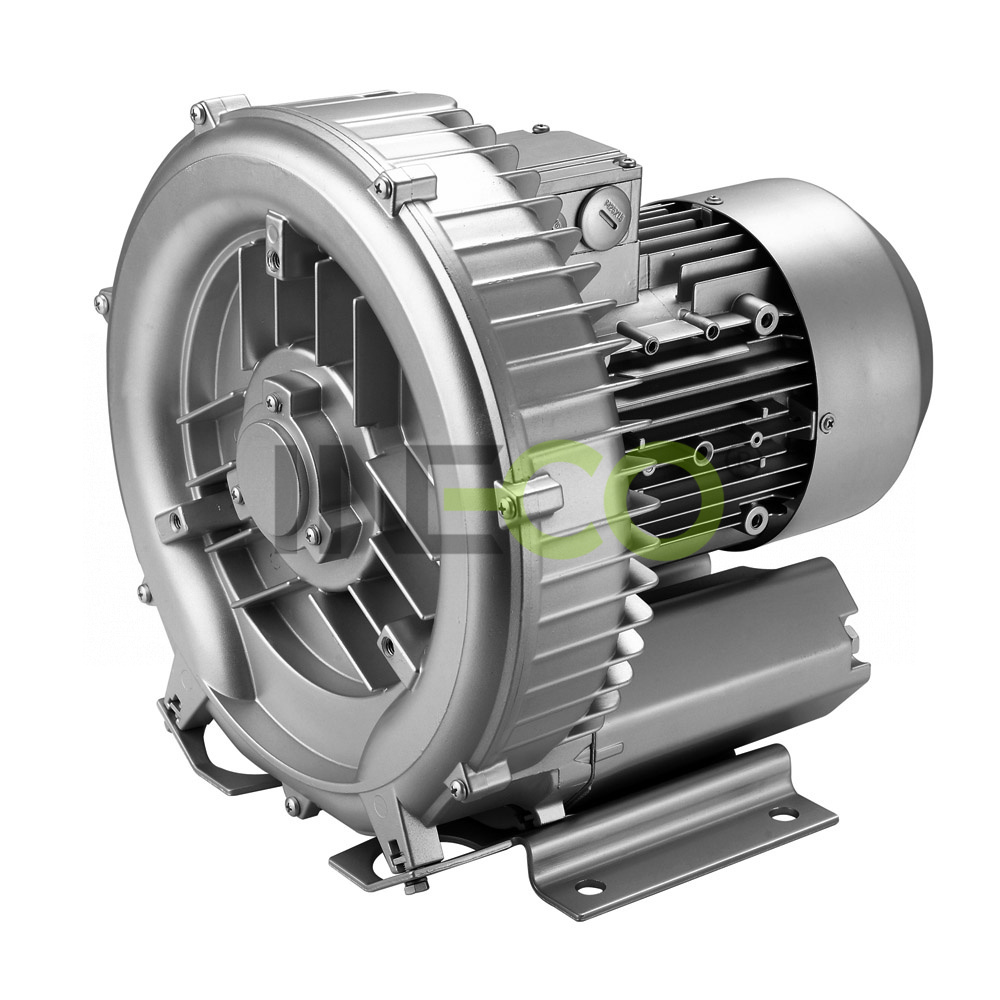

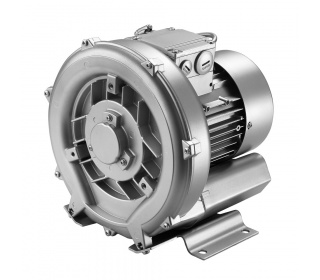

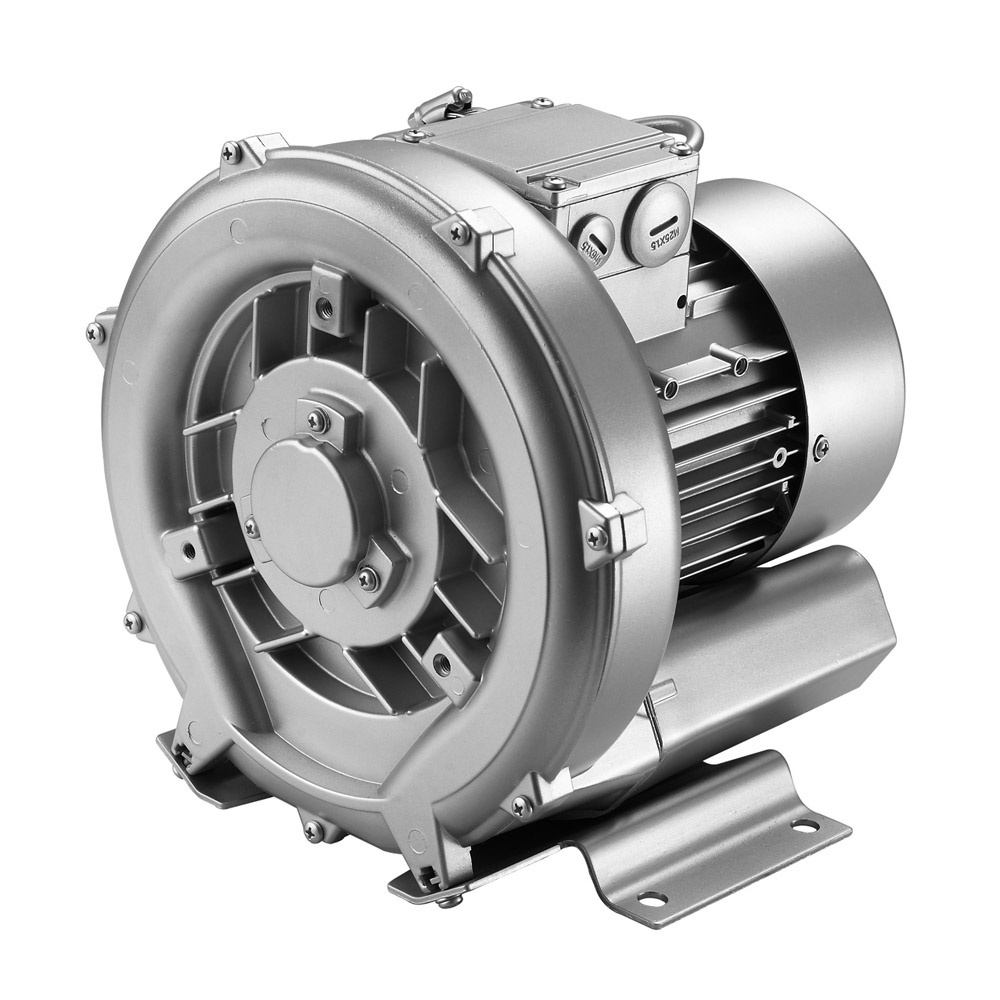

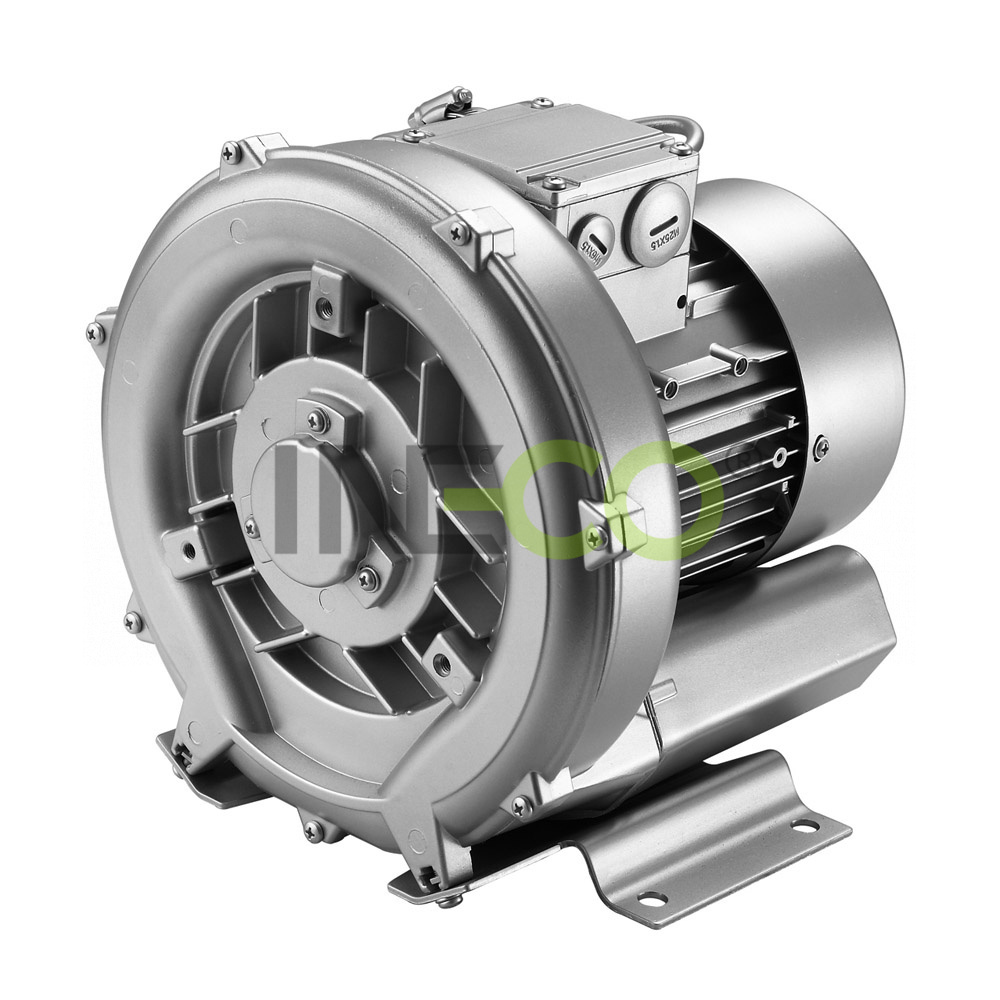

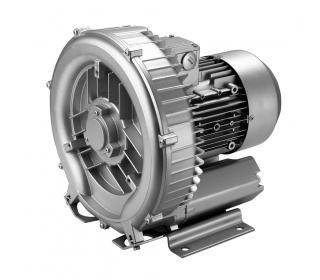

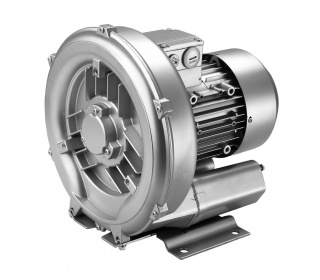

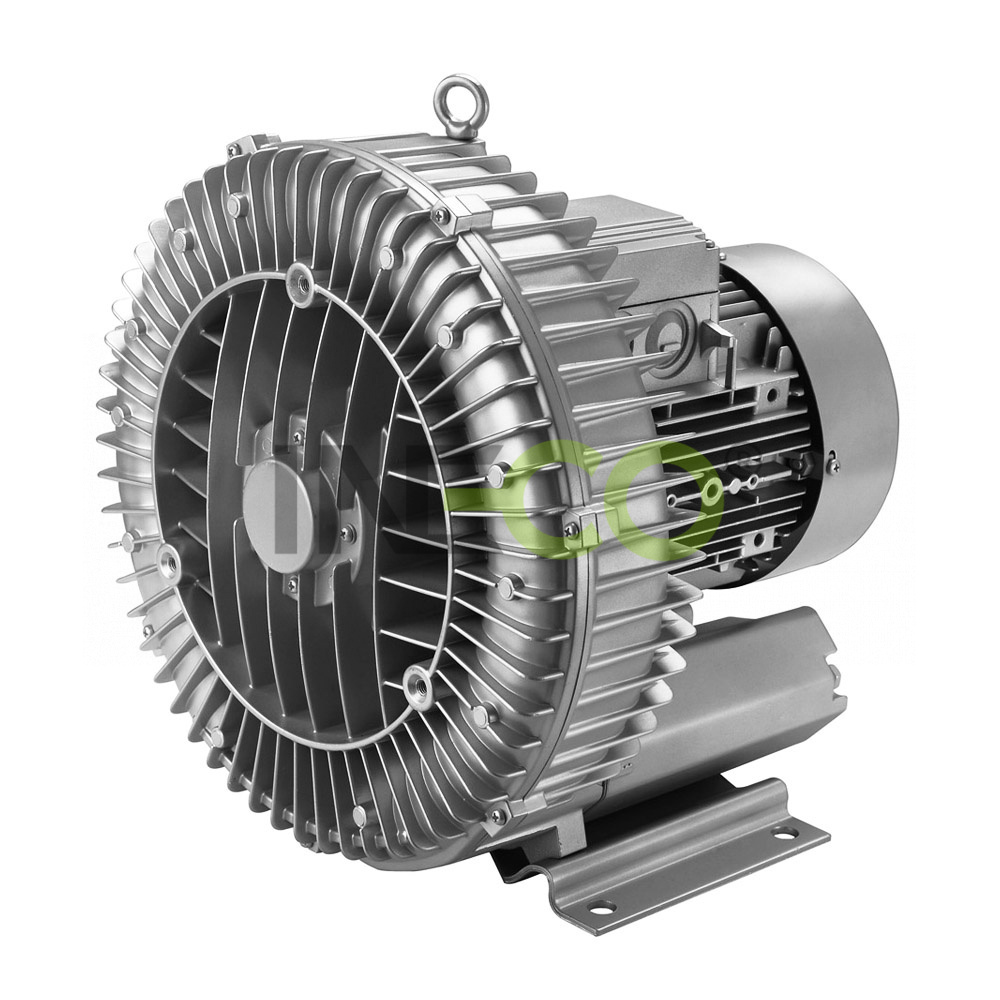

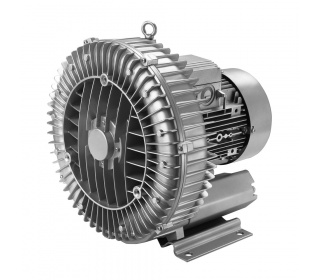

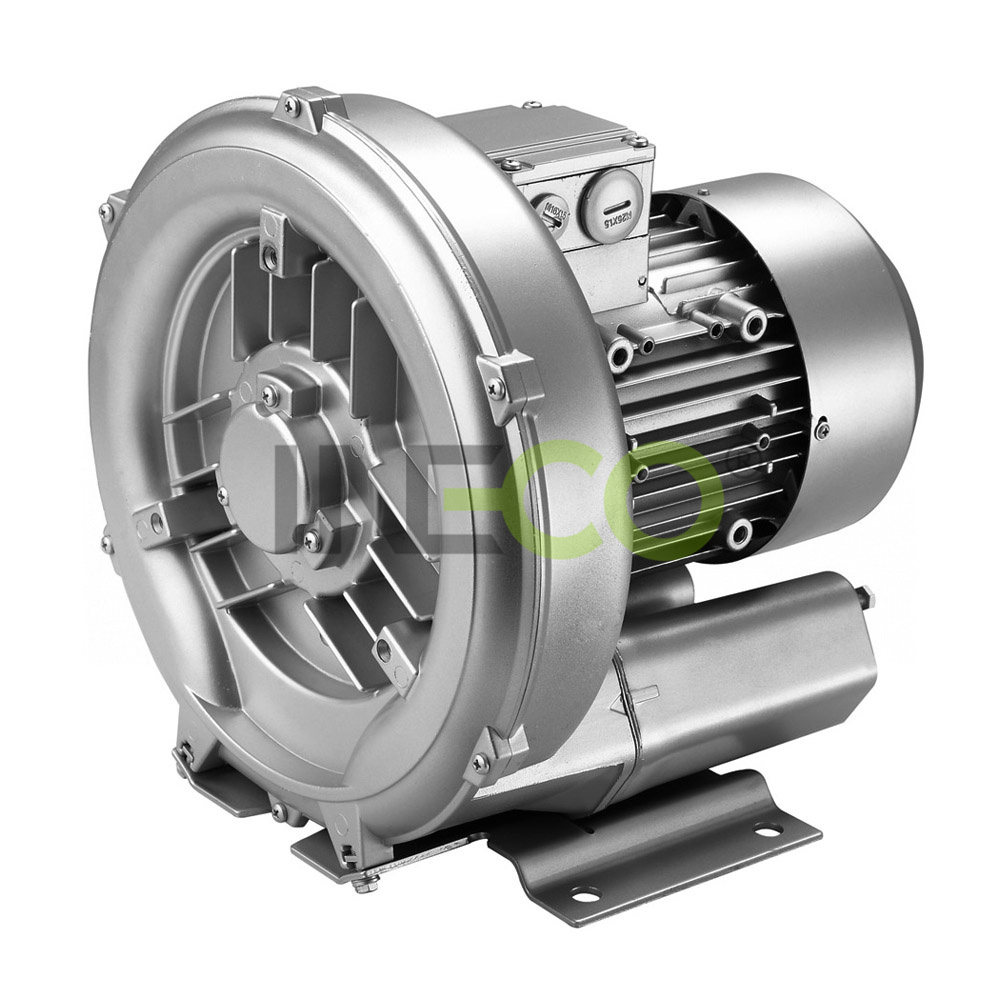

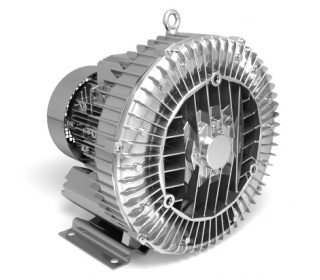

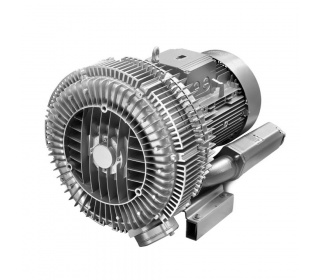

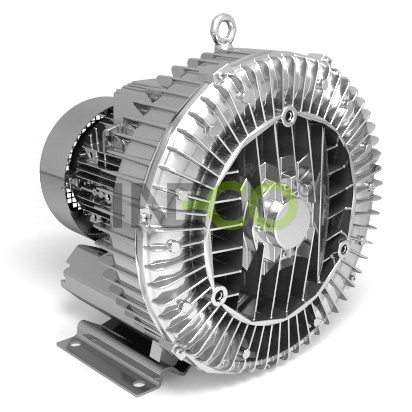

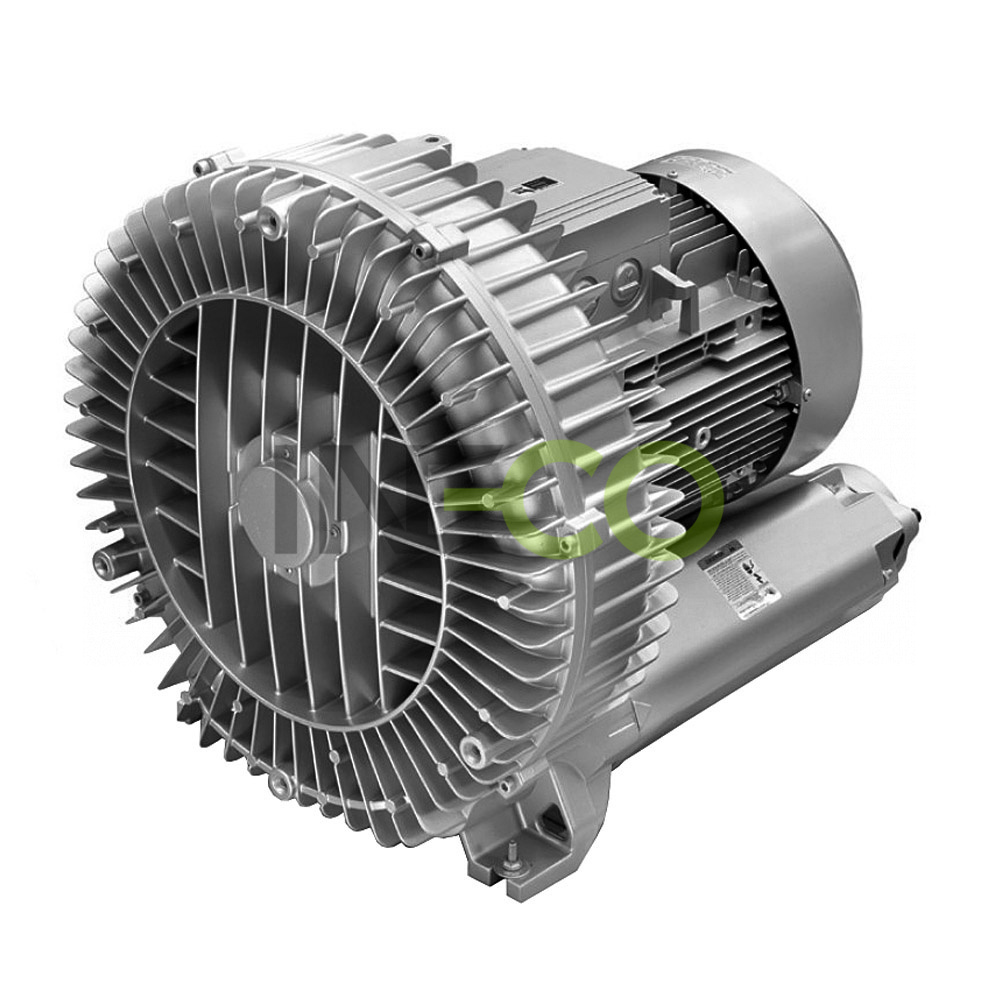

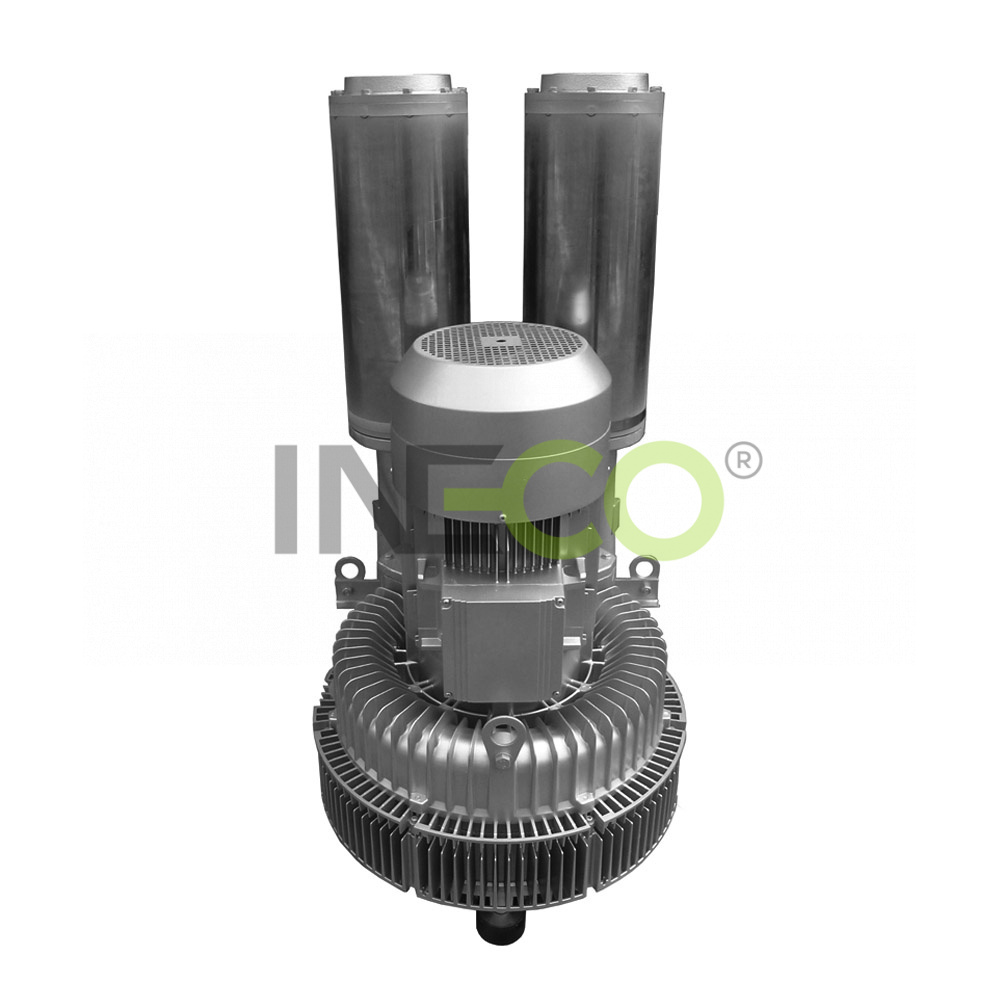

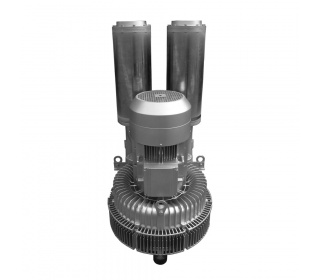

INW_Vienas pakāpes gaisa pūtēji / vakuumsūkņi

Raksturojums:



  •  plašs pielietojums
  •  zemas prasības apkopei
  •  ekspluatācija bez eļļas
  •  zems trokšņa līmenis
  •  neliels svars
  •  plašs modeļu un jaudu diapazons
  •  vienkārša montāža un demontāža
  •  minimums kustīgu sastāvdaļu
  •  plašs pielietojuma diapazons - gan kā gaisa pūtēji, gan kā vakuumsūkņi



Pielietojums:



  • notekūdeņu attīrīšanas iekārtu (NOI) piesātināšana ar gaisu
  • zivjsaimniecības dīķu ūdens piesātināšana ar skābekli
  • baseini - zemūdens masāža, burbuļvannas, filtru mazgāšana
  • šķīdumu samaisīšana (piesātināšana ar gaisu) galvaniskajās tehnoloģijās
  • žāvēšanas process,  pneimatiskie rakeļi
  • putekļu savākšana, pneimatiskie rakeļi
  • pneimatiskā miltu, kviešu, granulu, kapsulu, mākslīgo šķiedru utt. padeve
  • vakuuma tīrīšanas sistēma - rūpnieciskie putekļu sūcēji, filtru tīrīšana
  • elektrotehniskā rūpniecība - komponentu, iespiesto shēmu nopūšana
  • tekstilrūpniecība - ražošanas atkritumu nosūkšana
  • medicīnas tehnika - zobārstu nosūcējierīces
  • manipulācijas ar ieplūdes lokiem, priekšmetu pārlūkošana un turēšana ar vakuuma palīdzību, iepakošana ar termo saraušanās palīdzību
  • drukas tehnoloģijas  - lokšņu turēšana ar retinājuma palīdzību





Princips:



Gāze ierīcē tiek iesūkta pa ieplūdes īscauruli ar iebūvētu trokšņa slāpētāju (1). Sānu kanālā (2) tai darbrats (3) piešķir savu ātrumu, un gāze ar centrbēdzes spēku spiež uz kompresijas kameras perimetru. Šādi pa spirāles veida ceļu gāze atkārtoti tiek saspiesta līdz pat izplūdes īscaurulei (4), pa kuru tā tiek izvadīta ārā. Vairāku pakāpju gaisa pūtēju gadījumā gāze tiek vadīta caur vairākām kompresijas kamerām, kas ir novietotas viena aiz otras, šādi sasniedzot augstāku spiedienu starpību.







princip_postranny_kanal

  Tips

ieplūdes

jauda (m3/h)

 spiediens

/vakuums
(mbar)

 Motors (IP55)*, 50Hz, (60Hz)**

Troks-

nis (dB)

Svars
(kg)

gaisa

pūtēja

pieslēgums (iekšēja

vītne)
Jauda Spriegums Strāva
(kW) (V) (A)
 Trīsfāzu
INW 01 H16 *
 55 90/80 0,2 200-240 Δ/345-415 Y
 1,0 Δ/0,6 Y
  46 5
  G 1"
INW 11 H16 *
 70 120/110 0,25  200-240 Δ/345-415 Y 1,16 Δ/0,7 Y
  48 7 G 1"
INW 21 H06 80 110/100 0,25  200-240 Δ/345-415 Y 2,1 Δ/1,2 Y
  53 8 G 1¼"
INW 21 H16 80 130/120 0,4 200-240 Δ/345-415 Y
 2,6 Δ/1,5 Y
  53 10 G 1¼"
INW 31 H06 110 120/110 0,55 200-240 Δ/345-415 Y

2,8 Δ/1,6 Y

 55 11 G 1¼"
INW 41 H06 145 120/120 0,7 200-240 Δ/345-415 Y
  3,8 Δ/2,2 Y   63 13 G 1½"
INW 41 H16 145 160/160 0,85 200-240 Δ/345-415 Y
  4,2 Δ/2,4 Y   63 15 G 1½"
INW 41 H26 145 200/170 1,3 200-240 Δ/345-415 Y
  5,7 Δ/3,3 Y   63 17 G 1½"
INW 51 H06 210 100/110 0,85 200-240 Δ/345-415 Y
  4,2 Δ/2,4 Y   64 19 G 2"
INW 51 H16
 210 170/170 1,3 200-240 Δ/345-415 Y
 5,7 Δ/3,3 Y   64 21 G 2"
INW 51 H26 210 190/200 1,6 200-240 Δ/345-415 Y
  7,5 Δ/4,3 Y   64 22 G 2"
INW 51 H36 210 270/220 2,2 200-240 Δ/345-415 Y
  9,7 Δ/5,6 Y   64 25 G 2"
INW 53 H06 270 40/40 0,85 200-240 Δ/345-415 Y
 4,2 Δ/2,4 Y
65 19 G 2”
INW 53 H16 270 110/120 1,3 200-240 Δ/345-415 Y
5,7 Δ/3,3 Y
65 21 G 2”
INW 53 H26 270 150/160 1,6 200-240 Δ/345-415 Y
 7,5 Δ/4,3 Y
65 22 G 2”
INW 53 H36 270 230/220 2,2 200-240 Δ/345-415 Y
 9,7 Δ/5,6 Y
65 25 G 2”
INW 61 H06 280 180/170 1,6 200-240 Δ/345-415 Y 8,5 ∆/ 4,9 Y 65 24 G 2”
INW 61 H16 280 220/235 2,2 200-240 Δ/345-415 Y 9,7 Δ/5,6 Y 65 26 G 2"
INW 61 H26 280 280/280 3,0 200-240 Δ/345-415 Y 12,5 Δ/7,2 Y 65 31 G 2"
INW 71 H06 318 150/160 1,6 200-240 Δ/345-415 Y
  8,5 Δ/4,9 Y   69 27 G 2"
INW 71 H16 318 190/190 2,2 200-240 Δ/345-415 Y
 9,7 Δ/5,6 Y  69 29 G 2"
INW 71 H26
 318 270/260 3,0 200-240 Δ/345-415 Y
 12,5 Δ/7,2 Y
  69 34 G 2"
INW 71 H37
 318 360/290 4,0 345-415 ∆/600-720 Y  9,5 Δ/5,5 Y
  69 40 G 2"
INW 73 H06 420 100/100 1,6 200-240 Δ/345-415 Y
 8,5 Δ/4,9 Y
70 29 G 2"
INW 73 H16 420 170/180 2,2 200-240 Δ/345-415 Y
9,7 Δ/5,6 Y 70 32 G 2"
INW 73 H26 420 200/220 3,0 200-240 Δ/345-415 Y
12,5 Δ/7,2 Y
70 37 G 2"
INW 73 H37 420 290/260 4,0 345-415V ∆/600-720 Y 9,5 ∆/5,5 Y 70 42 G 2"
INW 81 H07 530 200/200 4,0 345-415V ∆/600-720 Y 9,5 ∆/5,5 Y 70 51 G 2½"
INW 81 H17 530 300/300 5,5 345-415V ∆/600-720 Y 13,3 ∆/7,7 Y 70 61 G 2½"
INW 81 H27 530 430/320 7,5 345-415V ∆/600-720 Y 16,7∆/9,6 Y 70 66 G 2½"
INW 83 H07 700 140/150 4,0 345-415V ∆/600-720 Y 9,5 ∆/5,5 Y 70 52 G 2½"
INW 83 H17 700 190/200 5,5 345-415V ∆/600-720 Y 13,3 ∆/7,7 Y 70 62 G 2½"
INW 83 H27 700 260/270 7,5 345-415V ∆/600-720 Y 16,7 ∆/9,6 Y 70 67 G 2½"
INW 84 H27 900 180/200 7,5 345-415V ∆/600-720 Y 16,7 ∆/9,6 Y 74 87
 G 2½"
INW 84 H37 900 370/280 11,0 345-415V ∆/600-720 Y 28,0 ∆/16,2 Y 74 115 G 2½"
INW 91 H07
 1050 190/190 8,5 345-415V ∆/600-720 Y
  18,2 ∆/10,5 Y  74 108
 G 4"
INW 91 H17 1050 280/290 12,5 345-415V ∆/600-720 Y
 28,0 ∆/16,2 Y
  74 121 G 4"
INW 91 H37
 1050 460/360 18,5 345-415V ∆/600-720 Y
 37,0 ∆/21,0 Y
  74 126 G 4"
INW 93 H07 1370 110/120 8,5 345-415V ∆/600-720 Y 18,2 ∆/10,5 Y 75 98 G 4"
INW 93 H17 1370 180/190 12,5 345-415V ∆/600-720 Y 28,0 ∆/16,2 Y 75 120 G 4"
INW 93 H37 1370 340/320 18,5 345-415V ∆/600-720 Y 37,0 ∆/21,0 Y 75 131 G 4"
INW 94 H27 1940 110/130 15,0 345-415V ∆/600-720 Y 35,0 ∆/20,0 Y 75 187 G 4"
INW 94 H37 1940 200/220 20,0 345-415V ∆/600-720 Y 40,0 ∆/23,0 Y 75 212 G 4"
INW 94 H47 1940 280/310 25,0 345-415V ∆/600-720 Y 52,0 ∆/30,0 Y 75 219 G 4"
INW 95 H27 2050 170/160 15,0 345-415V ∆/600-720 Y 35,0 ∆/20,0 Y 75 220 G 4"
INW 95 H37 2050 230/250 20,0 345-415V ∆/600-720 Y 40,0 ∆/23,0 Y 75 230 G 4"
INW 95 H47 2050 280/310 25,0 345-415V ∆/600-720 Y 52,0 ∆/30,0 Y 75 235 G 4"
  Vienas fāzes
INW 01 A11 *
 55 80/70 0,2 200-240  1,43 46
6
 G 1"
INW 11 A11 *
 70 110/110 0,25 200-240
 1,7 48 8
 G 1"
INW 21 A11 80 130/120 0,37 200-240
 2,7 53 10
 G 1¼"
INW 31 A01
 100 120/120 0,55 200-240
 3,7 55 12
 G 1¼"
INW 41 A01 145 120/120 0,7 200-240
 4,5 63 16
 G 1½"
INW 41 A11
 145 160/150 0,8 200-240
 5,2 63 16
 G 1½"
INW 41 A21
 145 190/150 1,1 200-240 7,3 63 18
 G 1½"
INW 51 A11
 210 160/160 1,1 200-240
 7,3 64 22
 G 2"
INW 51 A21
 210 200/190 1,5 200-240 9 64 26
 G 2"
INW 53 A21 270 120/140 1,5 200-240 9 65 26 G 2"



* Modeļiem INW 01 un INW 11 ir IP54 aizsardzības pakāpe

** 60 Hz duomenų prašome teirautis.





INW gaisa pūtēji un vakuumsūkņi ar sānu kanāluDatu lapas (pdf/2MB)

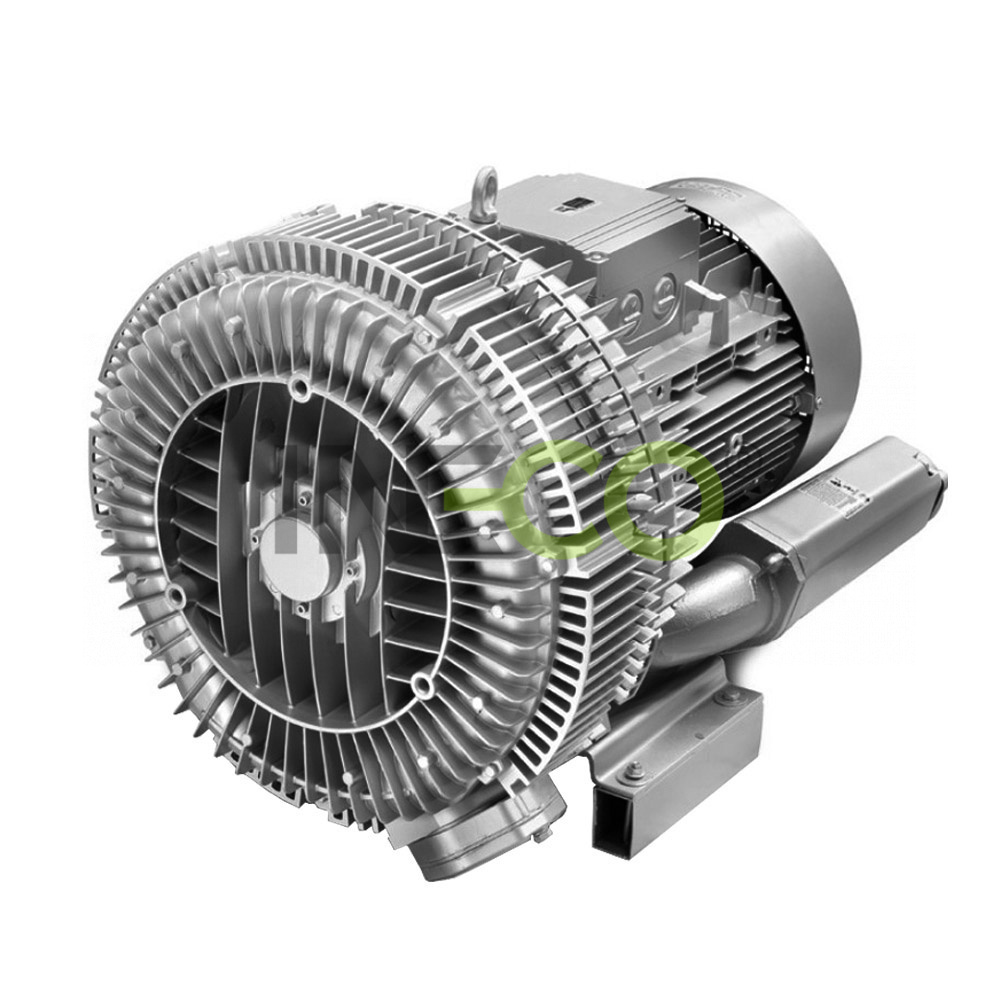

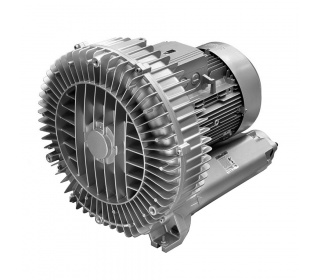

Jaudas dažādībai piedāvājam arī INW_divpakpju



Dviejų pakopų INW orpūtės / oro siurbliai su šoniniu kanalu yra naudojami kaip be pertrūkių eksploatuojami oro siurbliai arba orpūtės, kurių našumas nurodytas darbinėje diagramoje. Galima naudoti standartinius įėjimo įtampos variklius: 50 Hz ir 60 Hz. Remiantis tarptautine klasifikacija, orpūčių / oro siurblių saugumo lygis yra šis: IP 55 (apsauga nuo dulkių ir vandens) izņemot modeļus INW 01 un INW 11, kuriem ir IP 54 aizsardzības pakāpe.

Varikliai yra pagaminti pagal DIN EN 60 034/IEC 34-1 ir priskiriami šilumos klasei F. Trijų fazių įrenginiams leistinas +/- 10 % nuokrypis esant pastoviai įtampai ir +/- 5 % nuokrypis esant kintamai įtampai, o vienos fazės įrenginiams leistinas +/- 5 % nuokrypis. Bet jei eksploatuojant be pertrūkių bus naudojama tik 90 % maksimalaus leistino viršslėgio, leistinas įtampos diapazonas padidės +/- 10 %. Maksimalus leistinas dažnio nuokrypis yra +/- 2 %.





Jaudas raksturlīknes

Vienas pakāpes gaisa pūtēji un vakuumsūkņi ar sānu kanālu INW



Jaudas raksturlīknes Vienas pakāpes gaisa pūtēji un vakuumsūkņi ar sānu kanālu INW

Temperatūras līknes

Vienas pakāpes gaisa pūtēji un vakuumsūkņi ar sānu kanālu INW
Temperatūras līknes Vienas pakāpes gaisa pūtēji un vakuumsūkņi ar sānu kanālu INW

Izmēru specifikācija

Vienas pakāpes gaisa pūtēji un vakuumsūkņi ar sānu kanālu INW
Izmēru specifikācija Vienas pakāpes gaisa pūtēji un vakuumsūkņi ar sānu kanālu INW



Ja vēlaties saņemt cenas piedāvājumu, lūdzu, aizpildiet mūsu pieprasījuma veidlapu

logo_rohs_55

NW gaisa pūtēji/vakuumsūkņi atbilst Eiropas

Parlamenta un Padomes Direktīvas 2002/95/EK (2003. gada 27. janvāris) par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās prasībām.

 logo-ce_46

INW gaisa pūtēji un vakuumsūkņi ar sānu kanālu atbilst Direktīvai par Eiropas Kopienas (CE) mašīnbūves ierīcēm
