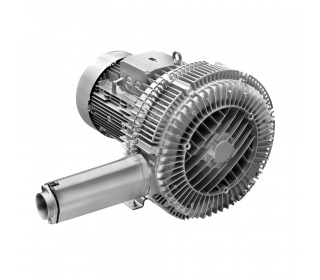

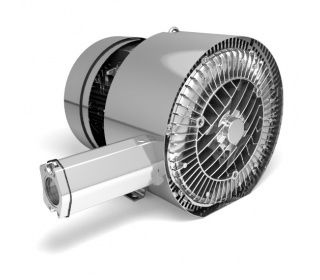

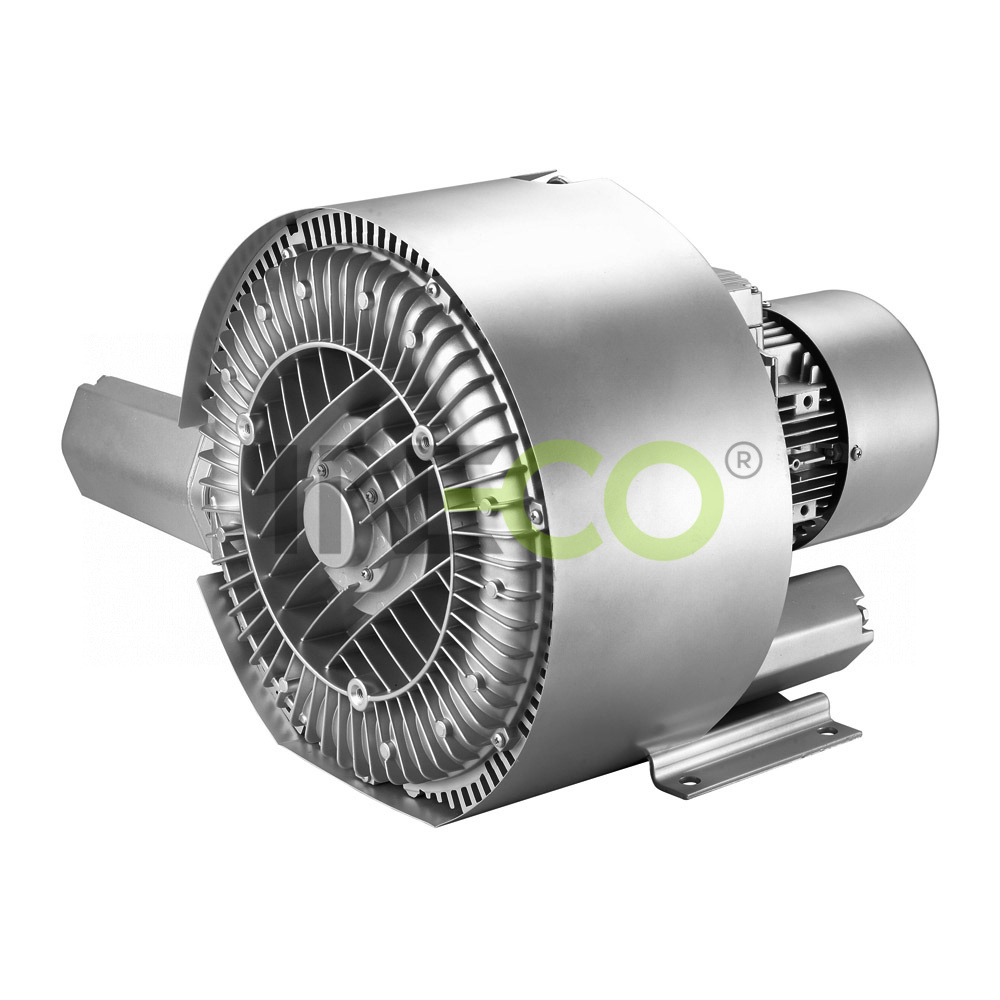

INW_Divpakāpju gaisa pūtēji / vakuumsūkņi
Raksturojums:
- plašs pielietojums
- zemas prasības apkopei
- ekspluatācija bez eļļas
- zems trokšņa līmenis
- neliels svars
- plašs modeļu un jaudu diapazons
- vienkārša montāža un demontāža
- minimums kustīgu sastāvdaļu
- plašs pielietojuma diapazons - gan kā gaisa pūtēji, gan kā vakuumsūkņi
Pielietojums:
- notekūdeņu attīrīšanas iekārtu (NOI) piesātināšana ar gaisu
- zivjsaimniecības dīķu ūdens piesātināšana ar skābekli
- baseini - zemūdens masāža, burbuļvannas, filtru mazgāšana
- šķīdumu samaisīšana (piesātināšana ar gaisu) galvaniskajās tehnoloģijās
- žāvēšanas process, pneimatiskie rakeļi
- putekļu savākšana, pneimatiskie rakeļi
- pneimatiskā miltu, kviešu, granulu, kapsulu, mākslīgo šķiedru utt. padeve
- vakuuma tīrīšanas sistēma - rūpnieciskie putekļu sūcēji, filtru tīrīšana
- elektrotehniskā rūpniecība - komponentu, iespiesto shēmu nopūšana
- tekstilrūpniecība - ražošanas atkritumu nosūkšana
- medicīnas tehnika - zobārstu nosūcējierīces
- manipulācijas ar ieplūdes lokiem, priekšmetu pārlūkošana un turēšana ar vakuuma palīdzību, iepakošana ar termo saraušanās palīdzību
- drukas tehnoloģijas - lokšņu turēšana ar retinājuma palīdzību
Princips:

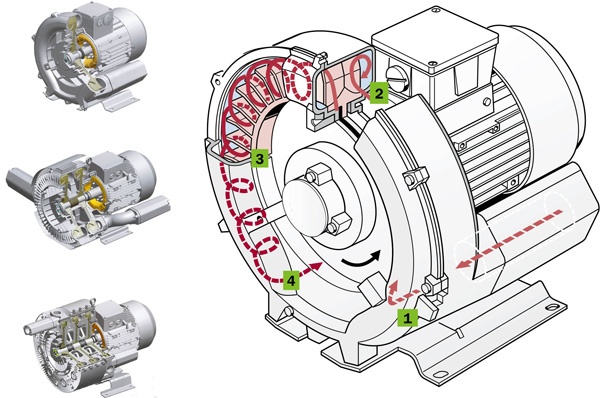

Gāze ierīcē tiek iesūkta pa ieplūdes īscauruli ar iebūvētu trokšņa slāpētāju (1). Sānu kanālā (2) tai darbrats (3) piešķir savu ātrumu, un gāze ar centrbēdzes spēku spiež uz kompresijas kameras perimetru. Šādi pa spirāles veida ceļu gāze atkārtoti tiek saspiesta līdz pat izplūdes īscaurulei (4), pa kuru tā tiek izvadīta ārā. Vairāku pakāpju gaisa pūtēju gadījumā gāze tiek vadīta caur vairākām kompresijas kamerām, kas ir novietotas viena aiz otras, šādi sasniedzot augstāku spiedienu starpību.
| Tips | Ieplūdes jauda (m3/h) |
Spiediens/ vakuums (mbar) |
Motors (IP55), 50Hz, (60Hz)* | Troksnis (dB) |
Svars (kg) |
Gaisa pūtēja pieslēgums (iekšēja vītne) |
||
| Jauda | Spriegums | Strāva | ||||||
| (kW) | (V) | (A) |
||||||
| Trīsfāzu | ||||||||
| INW 220 H26 | 88 | 240/210 | 0,7 | 200-240 ∆ / 345-415 Y | 3,8 ∆ / 2,2 Y | 55 | 15 | G 1¼” |
| INW 320 H26 | 110 | 230/200 | 0,85 | 200-240 ∆ / 345-415 Y | 4,2 ∆ / 2,4 Y | 58 | 17 | G 1¼” |
| INW 320 H36 | 110 | 290/280 | 1,3 | 200-240 ∆ / 345-415 Y | 5,7 ∆ / 3,3 Y | 58 | 20 |
G 1¼” |
| INW 420 H36 | 150 | 280/280 | 1,6 | 200-240 ∆ / 345-415 Y | 7,5 ∆ / 4,3 Y | 66 | 24 | G 1½” |
| INW 420 H46 | 150 | 420/330 | 2,2 | 200-240 ∆ / 345-415 Y | 9,7 ∆ /5,6 Y | 66 | 27 | G 1½” |
| INW 520 H46 | 230 | 410/340 | 3,0 | 200-240 ∆ / 345-415 Y | 12,5 ∆ / 7,2 Y | 72 | 39 | G 2” |
| INW 520 H57 | 230 | 440/390 | 4,0 | 345-415 ∆ | 9,5 ∆ / 5,5 Y | 72 | 43 | G 2” |
| INW 720 H16 | 320 | 190/200 | 2,2 | 200-240 ∆ / 345-415 Y | 9,7 ∆ / 5,6 Y | 73 | 42 | G 2” |
| INW 720 H26 | 320 | 260/280 | 3,0 | 200-240 ∆ / 345-415 Y | 12,5 ∆ / 7,2 Y | 73 | 47 | G 2” |
| INW 720 H37 | 320 | 380/360 | 4,3 | 345-415 ∆ | 10,0 ∆ / 5,8 Y | 73 | 53 | G 2” |
| INW 720 H47 | 320 | 500/440 | 5,5 | 345-415 ∆ | 13,3 ∆ / 7,7 Y | 73 | 66 |
G 2” |
| INW 720 H57 | 320 | 570/440 | 7,5 | 345-415 ∆ | 16,7 ∆ / 9,6 Y | 73 | 71 | G 2” |
| INW 820 H17 | 520 | 260/280 | 5,5 | 345-415 ∆ / 600-720 Y | 13,3 ∆/ 7,7 Y | 74 | 83 | G 2½” |
| INW 820 H27 | 520 | 400/400 | 7,5 | 345-415 ∆ / 600-720 Y | 16,7 ∆/ 9,6 Y | 74 | 85 | G 2½” |
| INW 820 H37 | 520 | 600/430 | 11,0 | 345-415 ∆ / 600-720 Y | 28,0 ∆/ 16,2 Y | 74 | 111 | G 2½” |
| INW 820 H47 | 520 | 670/460 | 15,0 | 345-415 ∆ / 600-720 Y | 32,5 ∆/ 18,8 Y | 74 | 120 | G 2½” |
| INW 920 H17 | 1110 | 270/300 | 12,5 | 345-415 ∆ / 600-720 Y | 28,0 ∆/ 16,2 Y | 74 | 187 | G 4” |
| INW 920 H27 | 1110 | 370/410 | 16,5 | 345-415 ∆ / 600-720 Y | 35,0 ∆/ 20,0 Y | 74 | 189 | G 4” |
| INW 920 H37 | 1110 | 500/440 | 20,0 | 345-415 ∆ / 600-720 Y | 40,0 ∆/ 23,0 Y | 74 | 191 |
G 4” |
| INW 920 H47 | 1110 | 590/440 | 25,0 | 345-415 ∆ / 600-720 Y | 52,0 ∆/ 30,0 Y | 74 | 193 |
G 4” |
| Vienas fāzes | ||||||||
| INW 220 A21 | 88 | 240/210 | 0,7 | 200-240 | 4,5 | 55 | 16 | G 1¼” |
| INW 320 A31 | 120 | 280/240 | 1,1 | 200-240 | 7,3 | 58 | 17 | G 1¼” |
| INW 420 A31 | 150 | 290/280 | 1,5 | 200-240 | 9,0 | 66 | 27 | G 1½” |
* 60 Hz duomenų prašome teirautis.
INW gaisa pūtēji un vakuumsūkņi ar sānu kanāluDatu lapas (pdf/2MB)
Dviejų pakopų INW orpūtės / oro siurbliai su šoniniu kanalu yra naudojami kaip be pertrūkių eksploatuojami oro siurbliai arba orpūtės, kurių našumas nurodytas darbinėje diagramoje. Galima naudoti standartinius įėjimo įtampos variklius: 50 Hz ir 60 Hz. Remiantis tarptautine klasifikacija, orpūčių / oro siurblių saugumo lygis yra šis: IP 54 (apsauga nuo dulkių ir vandens).
Varikliai yra pagaminti pagal DIN EN 60 034/IEC 34-1 ir priskiriami šilumos klasei F. Trijų fazių įrenginiams leistinas +/- 10 % nuokrypis esant pastoviai įtampai ir +/- 5 % nuokrypis esant kintamai įtampai, o vienos fazės įrenginiams leistinas +/- 5 % nuokrypis. Bet jei eksploatuojant be pertrūkių bus naudojama tik 90 % maksimalaus leistino viršslėgio, leistinas įtampos diapazonas padidės +/- 10 %. Maksimalus leistinas dažnio nuokrypis yra +/- 2 %.
| Divpakāpju gaisa pūtēji un vakuumsūkņi ar sānu kanālu INW |  |
|
Divpakāpju gaisa pūtēji un vakuumsūkņi ar sānu kanālu INW |
 |
|
Divpakāpju gaisa pūtēji un vakuumsūkņi ar sānu kanālu INW |
 |
|
|
NW gaisa pūtēji/vakuumsūkņi atbilst Eiropas Parlamenta un Padomes Direktīvas 2002/95/EK (2003. gada 27. janvāris) par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās prasībām. |
 |
INW gaisa pūtēji un vakuumsūkņi ar sānu kanālu atbilst Direktīvai par Eiropas Kopienas (CE) mašīnbūves ierīcēm |
